1.                    описание работы

Система базируется на проводном аналоговом отечественном оборудовании НПО “АРМЕНАЛ”. Состоит из контрольного модуля КВАРЦ со встроенным БРП, отображающим состояние шлейфа датчиков, и набором из 17ти оптических датчиков дыма ИП 212-3СУ. В качестве шлейфа передачи данных применён провод CQR 4x0.22 в экране, использованы чёрный провод – общий и красный – сигнал и питание датчиков. Питается система от БРП.

Общая схема подключения датчиков к контрольной панели:
Схема подключения ИП-212

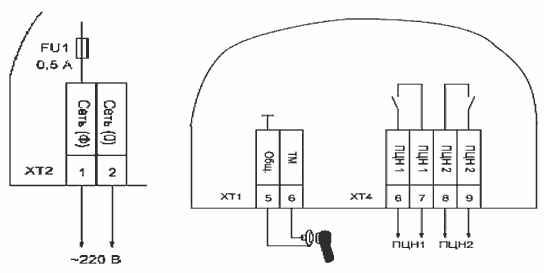

Схема подключения питания и пульта централизовано наблюдения:



Постановка и снятие пульта на охрану производиться с помощью ключа ТМ через считыватель расположенный в непосредственной близости от прибора в щитовой.

Система подключена к пульту централизованного наблюдения (ПЦН), (BMS) для вывода на компьютер диспетчеризации информации о состоянии, выдачи сигнала на отключение вентиляции и отправки тревожных СМС сообщений.

Места установки датчиков согласованы с Заказчиком, и не преследуют соблюдения российских норм (НПБ, СНиП и т.п.). Система не предусматривает сдачу на районный пожарный пульт.
